Quomodo legere Pump Curve Centrifuga? A Guide ab Inceptos ad Peritus

"Our sentinam iterum motorem exussit!"

"Electricitas bills aquae soleatus ridicule altae sunt hoc mense. Nonne eligimus sentinam iniuriam?"

"Post novam sentinam inauguratis, rate fluens iustus consilium postulationi occurrere non potest..."

Hae crebrae quaestiones in copia aquae, machinalis chemicis, HVAC et aliis agris saepe oriuntur ab erroris vel neglectis nuclei sentinae centrifugae "instructionis manualis" — curva perficiendi. Sicut nucleus instrumenti late in industria adhibentur, omne 1% incrementum in efficientia acentrifuga sentinamsignificare potest peculi annui decem millium vel etiam centena milia Yuan in operating sumptibus pro magna-scala incepto.

Articulus hic docebit te quomodo sentinam curvas interpretaris, non solum narrans quomodo eas legas, sed etiam quomodo eas ad meliorem procurationem et operationem et conservationem decisionum adhibeas.

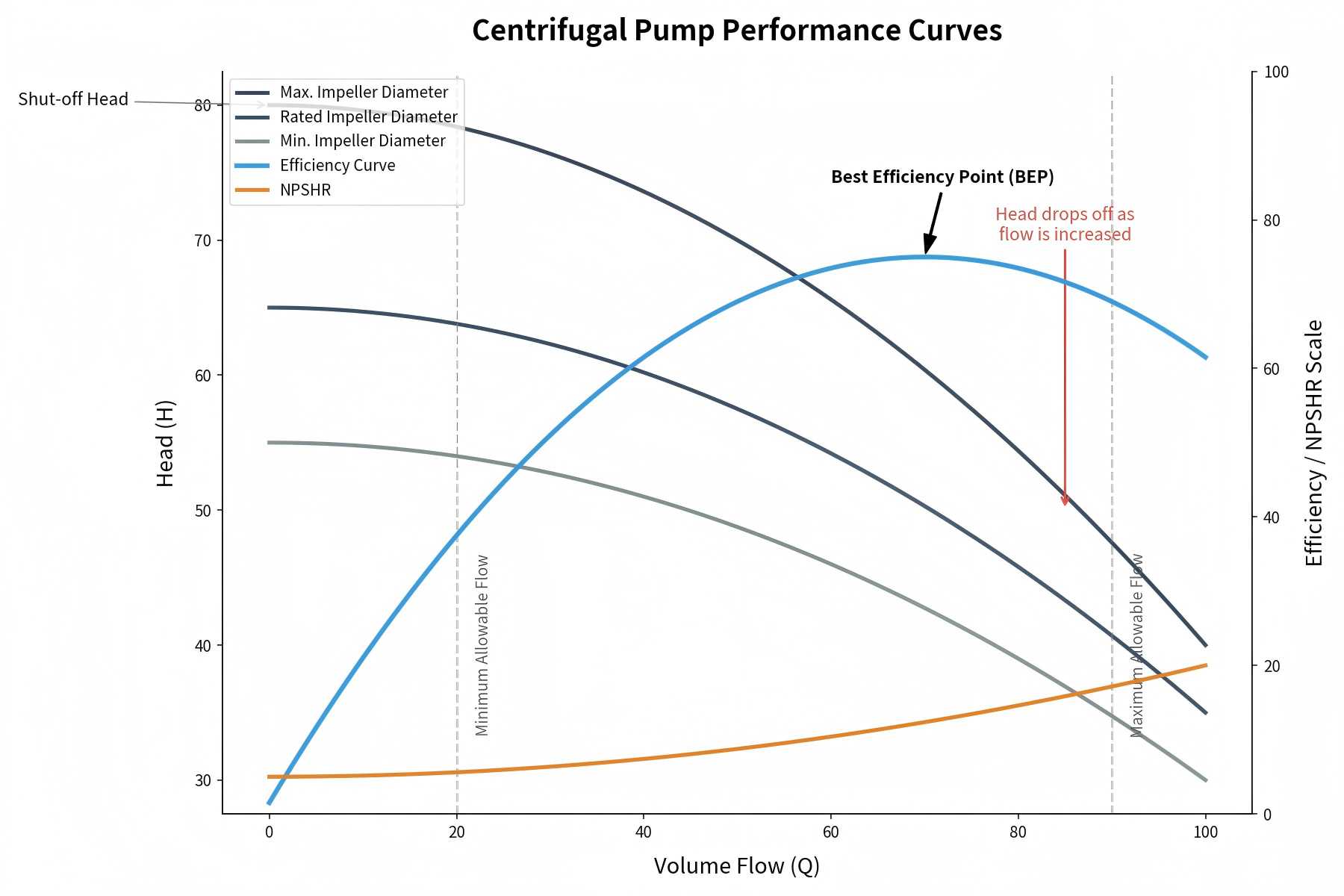

1. Caput-flow curva (H-Q curva)

Caput-flow curva (H-Q Curve) est pars fundamentalissima curvae sentinae. Relationem inter caput sentinarum depingit (altitudo ad quam sentinam fluidum levare potest) et rate fluere (volumen fluidi per sentinam per unitatem temporis liberatum) celeritate constanti est. Typice caput cogitatur in axe verticali (Y-axis) et rate fluunt in axe horizontali (X-axis).

Clavis conclusio e curva H-Q duci potest: prout rate crescit, caput sensim decrescit. Causa est, quia, sicut plus fluidus transit per impulsorem et casis sentinam, fluidum attritum et turbulentum intra sentinam extendit, inde in caput reductum. Exempli gratia, sentinam 100 pedes capitis generare potest ad ratem fluens 50 ternas per minutias (gpm), dum caput cadit ad 80 pedes cum rate fluens crescit ad 75 gpm — haec relatio in curva clare conspicua est.

2. Power-flow curva (P-Q curva)

Power-Flow Curve (P-Q Curve) relationem inter ustram potentiae consummationem et rate fluere constanti celeritate ostendit. Vis consummatio (in horsepower vel kilowatts) in axe verticali cogitatur et rate fluit in axe horizontali.

Dissimilis curvae H-Q, curvae P-Q sursum inclinatio ostendit: potentia consummatio crescit sicut fluit rate oritur. Hoc est, quia sentinam maiorem nisum extendere debet ut plus fluidi liberandi et maiorem frictionem et turbulentiam superet. Haec curva intelligens critica est ad sentinam delectu motorem: si motor infringatur, onerare potest sub condiciones altae fluxus; si cudit, industria vastum faciet.

3. E-Q Curva Efficiency-fluvia (E-Q curva)

Effectus-Flow Curve (E-Q Curve) reflectit efficientiam sentinarum in diversis evolutionibus rates. Efficientia (pro cento expressa) in axe verticali machinatur, et rate fluit in axe horizontali. Haec curva clavis est ad consummationem industriae reducendam, sicut fluit rate ostendit quem sentinam maximam efficientiam operatur.

Efficax curva plerumque "montis-formata" est: efficientia oritur ad apicem cum rate fluit augetur, paulatim defluit ut rate fluere pergit augere. Vertex huius curvae optimus Point (BEP) appellatur — in sequentibus singillatim exponitur.

Clavis ad Focus cum INTERPRETATIOCentrifuga PumpCurva

Legere sentinam curvam non solum de identitate trium curvarum sub- curvarum, sed etiam intelligendi puncta cardinis quae sentinam perficiendi determinant. Infra nucleum elementa ut focus in sunt:

Best Efficiency Point (BEP)

Optima efficientia Point (BEP) est compositum rate et caput fluere, in quo sentinam maximam efficientiam operatur, quae etiam apicem curvae E-Q et punctum sentinae operantis oeconomici maxime est. Cum sentinam deligendo, exempla prioritize ubi punctum operandi (rate + caput fluens) systematis tam prope quam maxime BEP est.

Sentinam operans longe a BEP ducit ad consumptionem energiae augendam, lapsum acceleratum impulsoris et motoris, et sentinam vitae servitutis minuit. Exempli gratia, sentinam cum BEP ad 60 gpm respondentem experiri potest 20%-30% efficientiam reductionem et defectum praematura cum operante ad 30 gpm (semis rate fluens BEP).

Operans dolor

Dispensatio operativa (etiam quae range perficiendi nota est) refert ad ratem et caput intervallum fluere, intra quod sentina tuto operari potest sine laesione impulsor, motoriis vel aliis componentibus. Hic ambitus definitur per sentinarum minimum/maximum rate et caput fluere, et in linea H-Q directe aspici potest.

Manufacturers typice commendant operantem sentinam intra 70%-120% BEP ut tuto operandi range. Operans extra hunc ambitum cavitatem, nimiam tremorem, motricem aestuantem et alias difficultates causare potest.

Claudite-Off caput et Maximum O Rate

Caput claudite maximum caput est sentinam generare in nulla fluxu (i.e., valvae missionis clausae), quae est intersectio curvae H-Q et axis verticalis (Y-axis). Intellectus reclusus capitis criticus est pro ratio designandi – si static caput systematis superat occlusum antliae caput, sentinam fluidum liberare non erit.

Maximus rate fluens est maximus sentinam fluere potest ad nullum caput (i.e. nulla resistentia fluens), quae est intersectio curvae H-Q et axis horizontalis (X-axis). Hoc valore adiuvat ut statuas an sentinam maximi momenti systematis postulationi occurrere possit.

Net Positivum Suctionis caput (NPSH)

Net Positivum Suctionis Caput (NPSH) est parameter clavis ad cavendum ne - phaenomenon perniciosum, ubi vaporum bullae in fluidum formant ob parum suctionis pressionis detrimentum sentinarum partium. NPSH interest inter pressuram fluidi suctionis sentinae et pressionis vaporis fluidi.

Plurimae curvae sentinae curvam includunt NPSH, quae ostendit minimum NPSH requisitum ad sentinam ad operandum sine cavitatibus in diversis emolumentis. Ad cavationem vitandam, praesto NPSH systematis maior esse debet quam NPSH a sentina requisiti.

Intelligere figuram Pump curvae

Non omnes curvae sentinae eandem formam habent—eorum figura pendet a consilio sentinae, et variae figurae curvae diversis missionibus applicatae conveniunt. Infra sunt tres sentinae figurae curvae frequentissimae;

Ardua curva

Praerupta curva indicat sentinam caput altum generare potest ad rates fluxus humilis. Hoc genus curvae apta est ad applicationes altae pressurae sicut boiler systemata pascendi, pressurae purgationis, vel processuum industrialium ubi fluida per fistulas tenues vel altae systemata resistentia transit.

Plana curva

Torta curva significat sentinam altum fluxum ad caput humile liberare potest. Specimen est applicationum magnorum-fluentium, humilium resistentiae, sicut systemata irrigationum, turrium refrigerationis vel systematum aquarum municipalium.

Celeriter demissa curva

Celeriter curva demissa indicat sentinam ad cavitatem prona rates fluere. Tales soleatus superiores praesto NPSH requirunt ad efficaciter operandum, et aptae sunt applicationes cum rates fluxus stabili et pressio suctionis sufficientis.

Practical Tips for Pump Curve Analysis

Ut curvae sentinae plenae utantur, has practicas apices sequentur, adiuvabunt te ius sentinam eligere et eius perficiendi optimize:

• Sentinam curvam a fabricando semper utere. Curvae genericae non possunt accuratam sentinam tui exemplar perficiendi reflectere.
• Cum systema curva determinans (necessitudo inter rate fluens et caput a systemate requisita), friction offensiones in systemate considera. Punctum operating sentinam est intersectio curvae sentinae et curvae systematis.
• Prioritize soleatus cum punctis operandis prope BEP. Haec consummatio energiae regit et minuit in sentinam ac motoriam.
• Vitare operantem sentinam ad rates fluxus humilis (infra 70% de BEP). Hic causat nimiam impulsorem induendi, vibrationem augendam et efficientiam minuendam.
• Curare systema NPSH ad cavendum satis suppetere habet. Reprehendo curvam NPSH et eam compara cum NPSH in promptu rationi.

Quam eligere Pump usus sentinam curva

Ad dextram eligerecentrifuga sentinam, prius indica requisita systema, deinde cum sentina faciendum utens curva sentina. Infra GRADATUS dux est;

1. Declara ratio requisita: Decernite rate fluxum (lagenas per minutias/literas per minutias) et caput (pedum/metrium) ad applicationem requisitum.
2. Considerate proprietates fluidas: Viscositas, densitas, temperatus et alia factores sentinam effectus afficiunt - ut sentinam curvam pro his proprietatibus rationibus curet.
3. Insidiari systema inflexum: Haec curva caput ostendit quod ratio requirit varias rates fluxus, inter damna frictiones, caput statice et alia resistentia.
4. Determinare punctum operativum: Intersectio curvae sentinae et curvae systematis est punctum sentinae operantis, quae quam proxime BEP debet esse.
5. Reprehendo range operandi: Subsequens punctum operating incidit in range tutum operandi (70%-120% BEP).
6. Verificare NPSH: Confirma systema in promptu NPSH maius est quam NPSH a sentina requisiti ad cavitatem prohibendam.

Quam ad Optimize Pump euismod usus Pump Curve

Post ius sentinam eligens, potes optimize effectum suum utentem sentinam curvam reducere sumptibus et vitam servitutis extendere. Infra nuclei consilia sunt:

1. Agunt prope BEP: Hoc est efficacissimum punctum operandi, reducendo industriam consumptionem et indumentum.
2. Adjust impulsorem diametri vel velocitatem: Si punctum sentinæ operandi longe est a BEP, impulsorem diametrum aptare vel velocitatem motoriam aptare ad systema requisita compone.
3. Reducere frictionem et turbulentiam: Reducere fistulam diametri, fistulam polituram parietum interiorum et fluidum optimize rates fluens ubi detrimenta frictioni aptant ad inferiores damna.
4. Regulariter sustentationem: Regulariter monitor sentinam fluere rate et caput, compara cum sentinam curvam ad cognoscendam inhabilem operationem, ac reponere fessos impulsores, signacula vel gestus ad sentinam faciendam conservandam.
